超聲相控陣探傷系統在工業無損探傷領域的應用

超聲相控陣工業應用的發展

超聲相控陣技術起源于雷達相控陣技術，最早應用于醫療領域，因為人體組織結構比較固定，對于設備的功能需求更簡便直接，且不存在像 X 射線的輻射傷害。之后隨著微電子、計算機等新技術的快速發展，在克服了對多晶片探頭快速激發問題以及對掃查產生的大文件處理能力問題后，超聲相控陣逐漸被應用于工業無損檢測領域。傳統的超聲探傷受限于其單一的檢測方式、緩慢的檢測速度，已經完全無法滿足快速增長的工業需求。超聲相控陣通過控制陣元激發順序使聲束靈活地偏轉及聚焦，僅采用一個線陣探頭即可完成對多個不同空間位置的區域完成掃查，且其特有的線性掃查、扇形掃查等掃查方式可在不移動或少移動探頭的情況下對被測工件進行高效率檢測。為了更好地適應實際需求，超聲相控陣設備可以更方便地向智能化、數字化、小型化方面發展。相較傳統單晶片超聲探傷，超聲相控陣的聲束更靈活、檢測速度更快、分辨率更高、更適用于形狀復雜的零部件檢測。

進口鋼管超聲相控陣探傷設備

超聲相控陣探傷技術的優勢

超聲相控陣系統通過控制相控陣探頭的陣元激發順序?qū)崿F(xiàn)聲束偏轉、聚焦，并接收 超聲回波，從而實現對被測工件的快速高效檢測。超聲相控陣系統中的關鍵技術是對發射聲束和接收合成的時間進行控制，以獲得高質量的聲場。相控陣合成聚焦技術包括動 態聚焦、動態變跡、動態孔徑等。

超聲相控陣因其靈活的聲束形成以及快速成像性能受到工業檢測領域歡迎。與其他超聲檢測方式相比，超聲相控陣探傷有以下優點：

(1) 采用電子方法控制聲束聚焦和掃描，可以在不移動或少移動探頭的情況下進行快捷的掃查，提高檢測速度；也不需要因聚焦深度變化而頻繁更換探頭，機構簡單，操作方便；

(2) 在相同驅動電壓的作用下，超聲相控陣由于在焦點聚焦，其焦點的能量要遠大于單個超聲探頭發射時的能量。在較低驅動電壓下也能得到較大聲場強度的掃描信號；

(3) 具有良好的聲束可達性，能對復雜集合形狀的工件進行探查；

(4) 通過優化控制焦點尺寸，焦區深度和聲束方向，提高系統的檢測分辨率，信噪 比和靈敏度等特性。

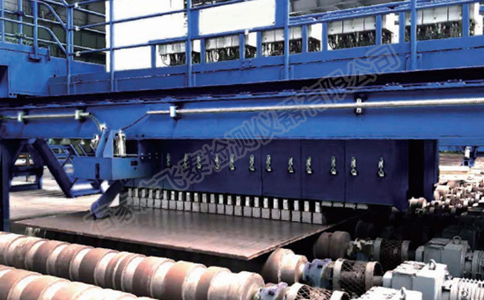

進口鋼板超聲相控陣探傷設備

飛泰檢測儀器有限公司出售進口超聲相控陣探傷設備

即使超聲相控陣技術存在著諸如系統復雜度遠高于傳統超聲設備、造價高等缺陷， 這項技術仍然具有很大的優勢，這項技術也憑借其高信噪比、高效率以及定位準確的特性，在工業、電力、航空等領域中有著極高的實用價值。但目前國內在超聲相控陣探傷設備的研制方面，大部分還處于實驗研究階段，大部分都采用進口設備，飛泰檢測儀器是一家專業生產銷售超聲波自動探傷設備的公司現在與德國合作，在國內銷售進口全自動超聲相控陣探傷設備，價格比其他地方都要優惠。
