鋼管超聲波探傷機價格

超聲波探傷機無損檢測已經有很長時間發展，超聲波無損檢測能夠在不損壞鋼管的前提下，從內到外對鋼管檢測缺陷檢測。我國超聲波探傷機種類很多，按檢測管徑可分為小徑鋼管探傷機和大經鋼管探傷機，按檢測方法可分為水浸鋼管探傷機、水膜鋼管探傷機和水柱鋼管探傷機，按通道數分類就更多了有8通道、16通道、32通道等等。鋼管超聲波探傷機的價格會根據設備質量、設備結構、設備功能不同價格會有浮動，就拿飛泰生產的這款NUTM340型鋼管超聲波探傷機來說，屬于32通道水膜超聲波探傷機，具有自動上下料、自動檢測、自動報警、自動打標、自動生產檢測報告功能，價格在180-240W之間。

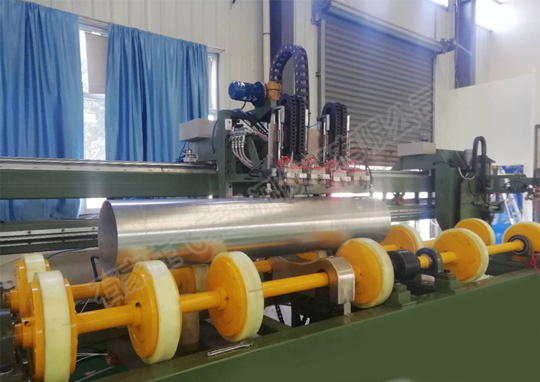

鋼管超聲波探傷機主體展示

超聲波為什么能檢測鋼管

1、超聲波的檢測原理基于超聲波能在界面上在發生發射、折射折射和波形轉換的效應。在鋼管表面垂直入射時，遇到空氣會發生反射與折射原理來獲取傷形信號。如果材料中沒有缺陷的話，超聲波傳播的材料另一端會發生反射，被探頭捕捉后，根據波在材料中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出材料的厚度。如果有缺陷同樣也會有反射回波，探頭會捕捉到。根據反射波的長短判斷缺陷的距離。

2、超聲波的方向性好，超聲波射入鋼管內部，不會出現聲波衍射，能直達底部然后返回，可以看到完整的聲波結構。

3、超聲波能量高，聲波產生的能量與其頻率相關，聲波的能量與聲波的發聲頻率平方成正比，而超聲波頻率遠高于聲波，屬于高頻波，其產生的能量也遠高于普通波。

4、超聲波穿透能力強，超聲波本質上是一種機械波，它能引發其他物體內部分子的共振，這種共振運動即為穿透性的表現。波長越短，穿透性越強，能量越強，超聲波不易發生衍射，能量損失小，波長比普通聲波波長要小很多，所以穿透力也強很多。

鋼管都有哪些缺陷？

鋼管內部缺陷分布與其成型方法有關，鋼管是通過穿孔法和高速擠壓法得到的。穿孔法是用穿孔機穿孔，并 同時用軋輥滾軋，最后用心棒軋管機定徑壓延平整成型；高速擠壓法是在擠壓機中直接擠壓成形。鋼管中常見缺陷有裂紋、折迭、夾層等 。主要缺陷是平行于管軸的徑向缺陷(稱縱向缺陷)，有時也有垂直于軸的徑向缺陷(稱橫向缺陷 )。

鋼管超聲波探傷怎么看波形

鋼管超聲波探傷機在探傷過程中，如果鋼管內部沒有缺陷，在超聲顯示器上除了始波外沒有任何波形。在始波后出現的任何波都有可能是缺陷波，只是這些波可能是一次波、二次波、三次波等。評定時應以一次波進 行評定，出現缺陷波以后，移動探頭，使缺陷波在一次聲程內顯示。其波高與尖角槽基準波高進行比較，超過基準波高的任何缺陷波都是不允許的。但應注意，低于基準波高的缺陷波是否是危害性缺陷產生的，當探 傷人員判為危害性缺陷時，應予以判廢。

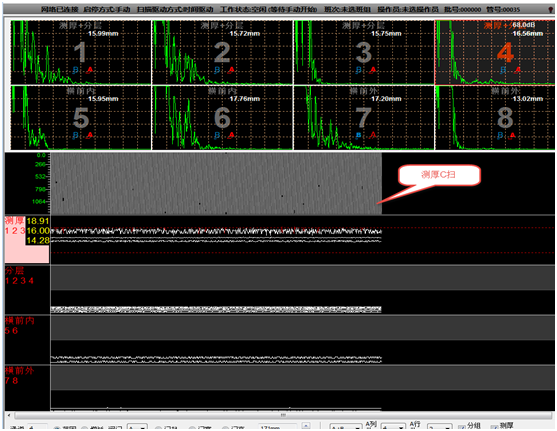

鋼管超聲波探傷機掃描圖
