探傷機檢測設備介紹

射線照相設備可分為：X射線探傷機、高能射線探傷設備、γ射線探傷機三類。X射線探傷機管電壓在450kV以下。由高能加速器產生的射線的能力為1-24MeV。γ射線探傷機的射線能量取決于放射性同位素。

X射線探傷機

X射線探傷機可分為攜帶式、移動式兩類。移動式X射線機用于透照室內的射線探傷。移動式X射線機具有較高的管電壓和管電流，管電壓可達450kV，管電流可達20mA，最大穿透厚度可達100mm，它的高壓發生裝置、冷卻裝置與X射線機頭都分別獨立安裝。X射線機頭通過高壓電纜與高壓發生裝置鏈接，機頭可通過帶有輪子的支架在小范圍內移動，也可固定在支架上。攜帶式X射線機主要用于現場射線照相，管電壓一般小于320kV，最大穿透厚度約50mm。其高壓發生裝置和射線管在儀器組成機頭，通過低壓電纜與控制箱鏈接，X射線機主要組成部分包括機頭、高壓發生裝置、供電及控制系統、冷卻和防護設施四部分。

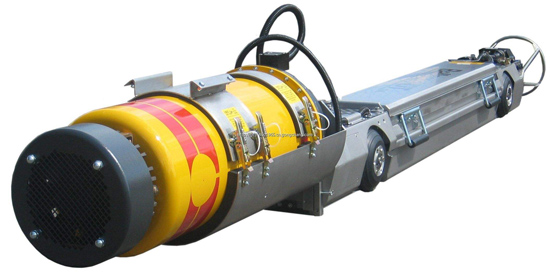

X射線探傷機

γ射線探傷機

γ射線探傷機因射線源體積小，不需電源，可在狹窄場地、高空、水下工作，并可全景曝光等特點，已成為射線探傷重要和廣泛使用的設備。但使用γ射線探傷機必須特別注意放射防護和放射同位素的管理。

γ射線機由射線源、源容器、操作機構、支撐、移動機構四部分組成。

1、源容器的作用是屏蔽，使處于非工作狀態的源不會對人體和照相工作產生影響，用鉛或貧化鈾制成。用貧化鈾可大大減輕源容器重量。為確保使用和運輸安全，在容器上設置有閉鎖裝置，當原置于容器內時，不開鎖源無法出來，以避免事故的發射。

2、操作機構的作用是將源推至工作位置或送回容器中。活度較大的源，一般有機械和電動兩套操作機構。電動操作可在遠離源的地方使用和操作，有源位指示燈和延時裝置；手動操作可在無電源場合使用，也可遠距離操作。移動和支撐機構的作用是承載射線源容器，調整和固定射線源的工作位置。

高能射線探傷設備

為了滿足大厚度工件射線探傷的要求，20世紀40年代以來，設計制造了各種高能X射線探傷裝置，使對鋼件的X射線探傷厚度擴大到500mm。它們是直線加速器、電子回旋加速器。其中直線加速器可產生大劑量射線，效率高，透照厚度大，目前應用最多。
