無縫管全自動探傷檢測設備

無縫管全自動探傷檢測設備介紹

無縫管全自動探傷檢測設備是我單位研制生產自動探傷設備系列中的一種，將用于各種口徑無縫管的缺陷探傷檢測。

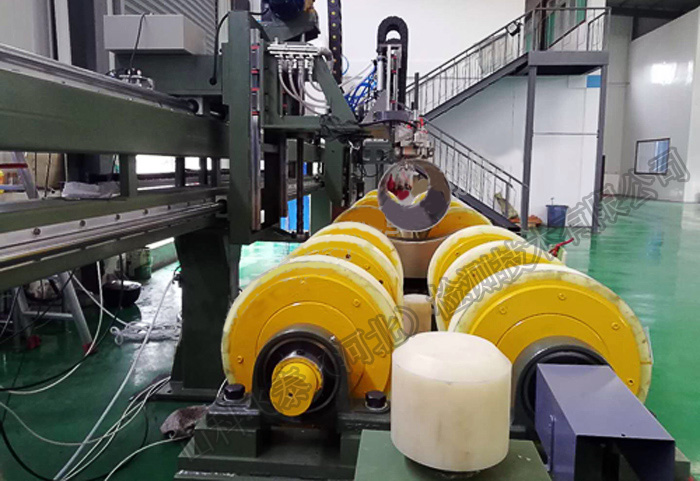

無縫管全自動探傷檢測設備采用橫進橫出，橫梁檢測方式。先將鋼管吊至上料臺架，上料裝置將鋼管平穩放至旋轉輥道。利用鋼管自轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式，完成對鋼管的全覆蓋探傷。檢測完成后由下料機構將鋼管翻至下料架臺。

探傷設備自動化程度高，可以自動上料、自動下料、自動探傷、自動打標、自動報警、自動打印檢測報告，飛泰檢測還可以根據企業具體要求定制，免費設計方案。

設備詳細介紹及報價請聯系  李經理189-311-80976

無縫管全自動探傷檢測設備組成部件

1、鋼管旋轉輥道                2、橫梁式檢測操作平臺                  3、探頭系統升降裝置

4、探頭跟蹤裝置                5、上料臺架及撥料裝置                  6、電控系統

7、20通道超聲探傷儀器      8、打標裝置                                  9、氣路系統

10、樣管調試機構             11、液壓系統                                 12、水循環系統

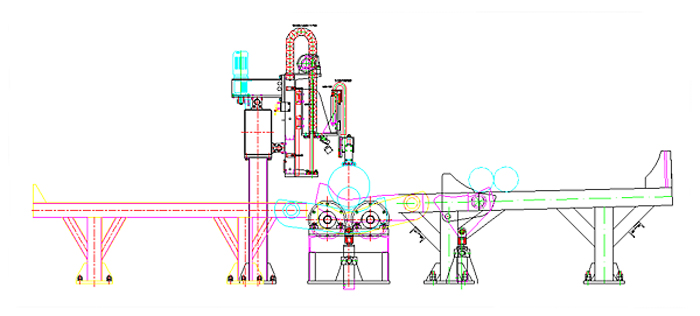

無縫管探傷結構示意圖

無縫管全自動探傷檢測設備探傷檢測

探傷檢測方法：橫梁式水柱法超聲波探傷

探傷檢測方式：鋼管旋轉  檢測探頭直線行走

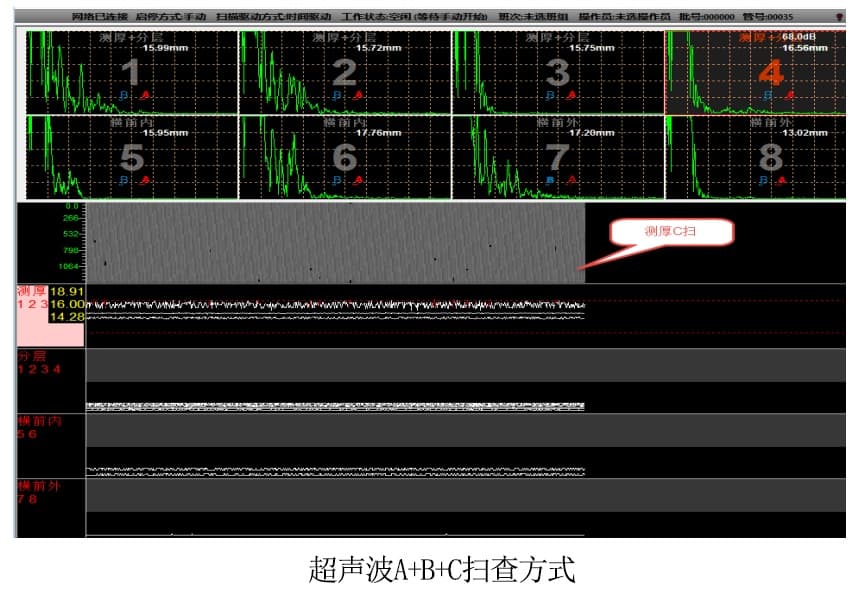

探傷檢測通道：超聲20通道（橫向8通道、縱向8通道、測厚分層4通道）。

無縫管全自動探傷檢測設備主要技術參數

1、檢測工件：無縫鋼管

2、檢測鋼種：低合金鋼、高合金鋼、不銹鋼、碳鋼

3、檢查缺陷的種類：鋼管內外穿透傷、折疊、夾雜、傷痕、裂紋、凹坑、分層和管壁分層測厚等

4、探傷鋼管直徑：φ460～φ719mm（最大檢測直徑可達750）

5、鋼管長度：6～13m

6、壁厚：8～50mm

7、探傷速度：0～2m/分鐘；

8、厚徑比：≤0.2

9、彎曲度：≤0.3%

10、橢圓度：≤外徑公差的80%

11、測厚精度：?0.05mm

12、鋼管單重：≤10T

13、抗干擾能力：探傷時，不可以出現影響正常工作的干擾信號；

14、檢出缺陷后處理：即時給出聲光報警信號

無縫管全自動探傷檢測設備探頭優勢

探頭均采用進口復合晶片，復合晶片的特點：機電耦合高，聲阻抗比陶瓷低，脈沖時間短，適合做寬帶，窄脈沖高端探頭。加上公司制作探頭工藝，使探頭性能優異，頻率準確、信噪比高、分辨率高、探頭采用寬帶窄脈沖，靈敏度高、雜波信號處理干凈，并且可根據客戶需要定制各種類型的探頭。

無縫管全自動探傷檢測設備探傷跟蹤耦合效果

1、我們的水路經過精心設計，使水流沖擊探頭下方，使探頭下方氣泡不會粘到探頭上。

2、入水水管為12水管，水管較粗，使入水量較大，而出水口為10x16mm的方口，出水量很??；水腔上方還有溢流管，將氣泡從上方排出；溢流管出口與出水口水平，保證在不接觸鋼管時也可長時間形成虹吸效果，保證水腔內無水泡。

 3、探頭水囊下方有兩個軸承，軸承與出水口地面平齊，這樣不同規格鋼管探傷時水口與鋼管上表面幾乎0距離，這樣能保證探頭入射角度恒定，不同規格鋼管不需要調整探頭，更換規格方便。

無縫管全自動探傷檢測設備售后服務及保障

無縫管全自動探傷檢測設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
